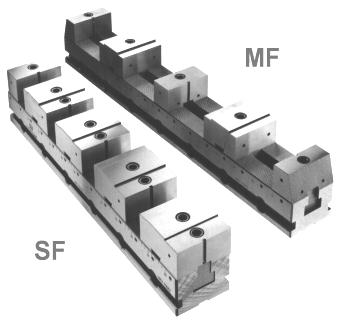

das hochpräzise Mehrfach-Spannsystem für die Serienfertigung. Aus Werkzeugstahl gefertigt, auf mehr
als 55 HRC gehärtet und präzisionsgeschliffen.
Aufgrund des modularen Aufbaus ist es möglich das System mit zusätzlichen Komponenten für das Spannen
mit symmetrischem oder mit unregelmäßigen Nullpunkten umzurüsten. Die Keilwirkung der Niederzugspannung
ermöglicht einen hohen Spanndruck und zusätzlich ein Niederhalten des Werkstückes.
|
|
|
|

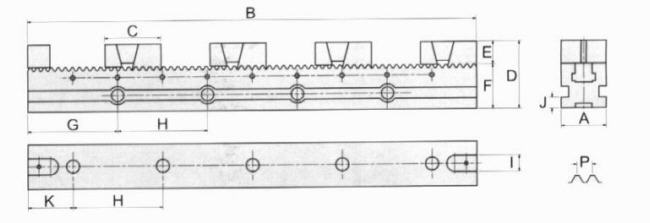

Dimensionen und Fertigungstoleranzen:
|
|
|
|
P = konstante Genauigkeit innerhalb der Zahnung = 0,005 mm
F = Führungsbahnhöhe = +/- 0,01 mm
I = Ausrichtnuten in der Grundfläche = H7
A = Breite: Seitenfläche zu Seitenfläche = +/- 0,01 mm
|
|
|
|
Modell
|
|
|
|
|
HRV-5050-SF
|
399
|
166
|
89
|
50
|
|
HRV-5050-MF
|
399
|
190
|
100
|
68
|
|
|
|
|
|
Modell
|
A
|
B
|
C
|
D
|
E
|
F
|
G
|
H
|
I
|
J
|
K
|
P
|
KG
|
€
|
|
HRV-5050-MF
|
50
|
500
|
66
|
75
|
25
|
50
|
90
|
80
|
18
|
10
|
50
|
1,5
|
10
|
920,00
|
|
HRV-5050-SF
|
50
|
500
|
66
|
75
|
25
|
50
|
90
|
80
|
18
|
10
|
50
|
1,5
|
10,5
|
920,00
|
|
|
