   Spannzangen  ER DIN6499B   und Spannzangensätze ER  DIN6499B

ER Spannzangen nach DIN6499B , doppelt geschlitzt ,  1 mm gestuft

Unser Lieferprogramm umfasst

ER Spannzangen ER 16
                                                       ER Spannzangen ER 20
                                                       ER Spannzangen ER 25
                                                       ER Spannzangen  ER 32
                                                       ER Spannzangen  ER 40


Insbesondere die Spannzangen  ER 16 , ER20 , ER 25 , ER 32 , ER 40 halten wir um-
fangreich in unserem Lager vor, um eine kurzfristige Lieferung zu ermöglichen

Für diese Grössen bieten wir Spannzangensätze  ER DIN6499B komplett auf einem
Holzsockel , zu ungewöhnlich attraktiven Preisen.


Wichtig !  Gerade bei den ER Spannzangen gibt es sehr viele minderwertige Qualitäten auf dem Markt. Und 1..2...3.
                                                     haben Sie zwar billige aber auch schlechte Spannzangen gekauft !
Worauf sollte geachtet werden:- schauen Sie sich die Oberfläche der Spannzangen an. Eine Oberfläche der
                                                     Spannzange mit  grobem Schleifbild oder Drehriefen, reduziert die Genauigkeit,
                                                     die Spannkräfte und die Lebensdauer der Spannzange.
                                                   - bei guten Spannzangen sehen Sie ein sehr feines poliertes Oberflächenbild
                                                   - bei minderwertigen Spannzangen ist oft die Schlitzung oft nicht entgratet.
                                                   - es gibt nach der DIN 6499 drei Genauigkeitsklassen. Für einfache Zerspanungs-
                                                     aufgaben wird sicher die Rundlaufgenauigkeit der Klasse 2 (Standard) ausreichen.
                                                     Unsere Spannzangen sind aber grundsätzlich ( wenn nicht anders spezifiziert)
                                                     nach der Klasse 1 mit erhöhter Rundlaufgenauigkeit = 0,007 mm.
                                                   - es ist erwiesen, daß höhere Rundlaufgenauigkeit auch die Standzeit der Werkzeuge
                                                     erhöht !

hochwertige Spannzangen sind immer die 1.Wahl !
                                                           besonders wenn sie niedrigpreisig sind wie bei ENPRO !

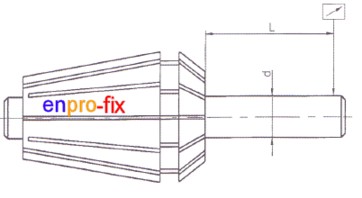

Rundlaufgenauigkeit von Spannzangen nach DIN 6499

[ mm ]

ER_Rundlauf

       d

   L

  Klasse 2

  Klasse 1

 Klasse

ENPRO

  Klasse 0

  1,0 - 1,6

     6

   0,015

   0,010

   0,007

   0,005

  1,6 - 3,0

   10

   0,015

   0,010

   0,007

   0,005

  3,0 - 7,0

   16

   0,015

   0,010

   0,007

   0,005

  7,0 - 10,0

   25

   0,015

   0,010

   0,007

   0,005

  10 - 18

   40

   0,020

   0,010

   0,007

   0,005

  18 - 25

   50

   0,020

   0,010

   0,007

   0,005

  25 - 34

   60

   0,025

   0,015



   0,010

   ER Spannzange nach DIN6944B

ER_b

 ER 11 Spannzangen  ( 4008E )

ER_d
Neu21
nagel02

 Die Qualität und die günstigen Preise der
ER-Spannzangen kommen bei unseren Kunden
sehr gut an. Die  ER-Spannzangen  gibt  es
 daher ab sofort zum :

D auer-A bsolut-T iefpreis

  Type         D                 L           Nennmaß (Spannbereich) mm   Best.-Code Type x d   €/Stck zzgl.19%MwSt

  ER 11  11,5 mm   18mm   1,0-1,5-2,0            ( 0,5  )                        ER 11 x d                       9,60

  ER 11  11,5 mm   18 mm    2,5-3-3,5-4-4,5-5-
                                                   5,5-66,5-7             (0,5 )                         ER 11 x d
8,70

Bestellbeispiel: ER11x09

 ER 16 Spannzangen  ( 426E )

  Type         D                 L           Nennmaß (Spannbereich) mm   Best.-Code Type x d   €/Stck zzgl.19%MwSt

  ER 16    17  mm      27 mm        1,0             ( 0,5  )                        ER 16 x d                           8,50

  ER 16    17  mm      27 mm    2-3-4-5-6-7-8-9-10    (1,0 )              ER 16 x d                             7,50

Bestellbeispiel: ER16x09

 ER 20 Spannzangen   ( 428E )

  Type           D                 L         Spannbereich mm                       Best.-Code Type x d    €/Stck  zzgl.19%MwSt

  ER 20    21 mm     31,5 mm   2- 3-4-5-6-7-8-9-10-11-12-13           ER 20 x d                        8,50

Bestellbeispiel: ER20x12

 ER 25 Spannzangen  ( 430E )

  Type         D                 L           Spannbereich  mm                        Best.-Code Type x d     €/Stck zzgl.19%MwSt

  ER 25    26  mm      35 mm       2,0          ( 1,0 )                                  ER 25 x d                      9,00

  ER 25    26  mm      35 mm   3-4-5-6-7-8-9-10-11-12-13-14-15-16   ER 25 x d                    8,00

Bestellbeispiel: ER25x13

 ER 32 Spannzangen  ( 470E )

  Type         D                 L           Spannbereich  mm                       Best.-Code Type x d     € /Stck zzgl.19%MwSt

  ER 32    33  mm      40 mm   2,0 (0,5)                                                   ER 32 x d                          9,30

  ER 32    33  mm      40 mm   3-4-5-6-7-8-9-10-11-12-13-14-15-16   ER 32 x d
                                                   17-18-19-20    ( 1,0 )
8,50

Bestellbeispiel: ER32x19

 ER 40 Spannzangen  ( 472E )

  Type         D                 L           Spannbereich                                  Best.-Code Type x d €/Stck zzgl.19%MwSt

  ER 40  41 mm      46 mm      3-4-5-6-7-8-9-10-11-12-13-14-15-16      ER 40 x d
                                                     17-18-19-20-21-22-23-24-25-26-
9,90



Bestellbeispiel: ER40x26

       Spannzangensätze ER DIN6944B komplett auf einem Holzsockel

ER-Sätze

 ER 11 Spannzangensatz auf Holzsockel

Neu22

die ER Spannzangen in den
Sätzen sind natürlich auch
mit erhöhter Genauigkeit nach :

   DIN 6944B

   besser als Klasse 1

  Type     Anzahl Spannzangen     Spannbereich          Stufung       Best.-Code                  €    zzgl.19%MwSt

  ER 11        13 Stck                       1 bis 7 mm           0,5 mm       ER11 D01-7       119,00

 ER 16 Spannzangensatz  auf Holzsockel

  Type     Anzahl Spannzangen     Spannbereich          Stufung       Best.-Code                  €    zzgl.19%MwSt

  ER 16          10 Stck                       1 bis 10 mm           1 mm          ER16 D01-10       79,00

 ER 20 Spannzangensatz  auf Holzsockel

  Type     Anzahl Spannzangen     Spannbereich          Stufung       Best.-Code                  €  zzgl.19%MwSt

  ER 20          12 Stck                    2  bis 13 mm         1 mm         ER20 D02-13       106,00

 ER 25 Spannzangensatz auf Holzsockel

  Type     Anzahl Spannzangen     Spannbereich          Stufung       Best.-Code                €  zzgl.19%MwSt

  ER 25          15 Stck                     2 bis 16 mm           1 mm         ER25 D02-16       124,00

 ER 32 Spannzangensatz  auf Holzsockel

  Type     Anzahl Spannzangen     Spannbereich          Stufung       Best.-Code               €  zzgl.19%MwSt

  ER 32          18 Stck                     3 bis 20 mm           1 mm         ER32 D03-20      157,00

 ER 40 Spannzangensatz  auf Holzsockel

  Type     Anzahl Spannzangen     Spannbereich          Stufung         Best.-Code              €    zzgl.19%MwSt

  ER 40          23 Stck                   4 bis 26 mm          1 mm           ER40 D-04-26     232,00

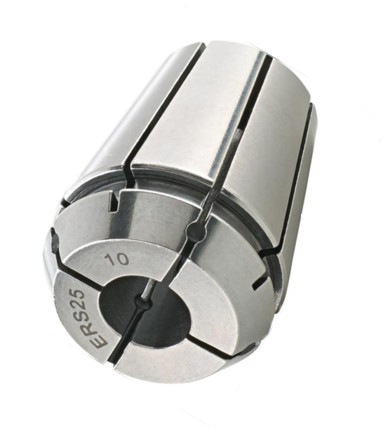

Spannzangen  ER DIN6499B Typ S ...... abgedichtet für IK Werkzeuge



ER32S
ER32S-

*  zum Spannen von Werkzeugen mit Innenkühlung
** das Werkzeug muss auf kompletter Länge der Spannzangenbohrung
     eingespannt werden
***  Rundlauf < 0,015 mm
***** eingesetzte Dichtstopfen geeignet bis 22 bar Kühlmitteldruck
****** ausgelegt auf das Spannen des Nennmasses des Werkzeuges
******* Einsatz im Standard-Spannzangenfutter, keine Dichtscheiben und
             keine Spezial-Spannzangenmutter erforderlich



 ER 32S Spannzangen abgedichtet  ( 470E )

  Type         D                 L           Spanndurchmesser  mm                Best.-Code Type x d     € /Stck

zzgl.19%MwSt


  ER 32S 33 mm     40 mm    4-6-8-10-12-14-16                                 ER 32S x d
19,90


Bestellbeispiel: ER32Sx10
