 Werkzeugaufnahmen

 DIN69871

 MAS-BT

 DIN2080

Gut zu wissen ..... !   Wichtige Bezeichnungen und Maße zur Bestimmung der Werkzeugaufnahmen

 DIN228

MK   Morsekonus

Morse

   Konus

   L1 mm

  G  Gewinde

   MK-1

   53,5

     M6

   MK-2

   64

     M10

   MK-3

   81

     M12

   MK-4

   102,5

     M16

a_Taste_4
a_Taste_5
Taste-Links
a_Taste_14

Telefon :
04532-400371

Fax :
04532-400386

Unsere Angebote
gelten für Industrie,
Handel und Gewerbe
und verstehen sich
daher zzgl. 19%MwSt.

Versandkosten

auto24
new07

Aktualisiert : 23.12.2011

Tipps03

 DIN2080

SK   Steilkegel

DIN2080_D

       Kegel

         l1

       L2

         D

             d

           d2

           g

     SK30

         68,4

       16,30

         50

           31,75

         17,20

         M12

     SK40

         93,40

       22,50

         63

           44,45

         25,00

         M16

     SK50

       126,80

       35,30

         97,50

           69,85

         39,20

         M24

 DIN69871

DIN69871_D

       Kegel

         l1

       L2

       L3

         d5

             d

           d2

       f

           g

     SK30

         47,80

       16,40

       19,00

         50

           31,75

         13

     15,90

         M12

     SK40

         68,40

       22,80

       25,00

         63,55

           44,45

         17

     15,90

         M16

     SK50

       101,75

       35,50

       37,70

         97,50

           69,85

         25

     15,90

         M24

  MAS/BT

DINMASBT_D

       Kegel

         l1

       L3

         d5

             d

           d2

           f

           g

     SK30

         48,40

       16,30

         46,00

           31,75

         12,5

       20

         M12

     SK40

         65,40

       22,5

         63,00

           44,45

         17

       25

         M16

     SK50

       101,80

       35,3

       100,00

           69,85

         25

       35

         M24

Die Bezeichnungen der Kühlmittelsysteme :

DINKühlAD
DINKühlB
DINKühlADB

Das “ A - Maß “    oder auch Kopfmaß genannt :

Kopfmass

             Spannzangenfutter mit Steilkegel für Spannzangen Type ER

 * gewuchtet G6,3 bei 12000 U/min

- mit Spannmutter

CNC-SPZF

- für Spannzangen  DIN6499

zu den ER-Spannzangen >>>

Produktgruppe

   Artikel

   Steilkegel
       SK

  Spannzange


Spannbereich
       mm

 L   Kopf
   mm

 Form .. ADB


 Form ..AD


Spannzangenfutter

69871-30-ER16

       30

     ER16

     1-10

     60



   40,90

Spannzangenfutter

69871-30-ER16

         30

     ER16

     1-10

   100



   40,90

Spannzangenfutter

69871-30-ER25

       30

     ER25

     1 - 16

     70



   38,90

Spannzangenfutter

69871-30-ER25

       30

     ER25

     1 - 16

   100



   40,90

Spannzangenfutter

69871-30-ER32

       30

     ER32

     2 - 20

     70



   38,90

Spannzangenfutter

69871-30-ER32

       30

     ER32

     2 - 20

   100



   43,90

Spannzangenfutter

69871-40-ER16

       40

     ER16

     1 - 10

     63

     29,90

   26,90

Spannzangenfutter

69871-40-ER16

         40

     ER16

     1 - 10

     100

     32,90

   29,90

Spannzangenfutter

69871-40-ER16

         40

     ER16

     1 - 10

     160

     53,90

   50,90

Spannzangenfutter

69871-40-ER25

         40

     ER25

     1 - 16

     60

     29,90

   26,90

Spannzangenfutter

69871-40-ER25

         40

     ER25

     1 - 16

     100

     33,90

   30,90

Spannzangenfutter

69871-40-ER25

         40

     ER25

     1 - 16

     160

     55,90

   52,90

Spannzangenfutter

69871-40-ER32

         40

     ER32

     2 - 20

     70

     30,90

   27,90

Spannzangenfutter

69871-40-ER32

         40

     ER32

     2 - 20

     100

     34,90

   31,90

Spannzangenfutter

69871-40-ER32

         40

     ER32

     2 - 20

     120

     44,90

   41,90

Spannzangenfutter

69871-40-ER32

         40

     ER32

     2 - 20

     160

     59,90

   53,90

Spannzangenfutter

69871-40-ER40

         40

     ER40

     4 - 26

       80

     31,90

   29,90

Spannzangenfutter

69871-40-ER40

         40

     ER40

     4 - 26

     120

     52,90



Spannzangenfutter

69871-40-ER40

         40

     ER40

     4 - 26

     160

     76,90

   73,90

Spannzangenfutter

69871-50-ER16

         50

     ER16

     1 - 10

     100

     61,90

   56,90

Spannzangenfutter

69871-50-ER16

         50

     ER16

     1 - 10

     160

     78,90

   77,90

Spannzangenfutter

69871-50-ER25

         50

     ER25

     1 - 16

       60

     54,90

   50,90

Spannzangenfutter

69871-50-ER25

         50

     ER25

     1 - 16

     100

     70,90

   66,90

Spannzangenfutter

69871-50-ER25

         50

     ER25

     1 - 16

     160

     94,90

   90,90

Spannzangenfutter

69871-50-ER32

         50

     ER32

     2 - 20

       70

     54,90

   44,90

Spannzangenfutter

69871-50-ER32

         50

     ER32

     2 - 20

     100

     69,90

   65,90

Spannzangenfutter

69871-50-ER32

         50

     ER32

     2 - 20

     160

     99,90

   95,90

Spannzangenfutter

69871-50-ER40

         50

     ER40

     4 - 26

       80

     47,90

   44,90

Spannzangenfutter

69871-50-ER40

         50

     ER40

     4 - 26

     100

     82,90

   78,90

Spannzangenfutter

69871-50-ER40

         50

     ER40

     4 - 26

     160

     99,90

   95,90

                   Spannzangenfutter mit Morse-Konus  DIN 228

Spannfutter-MK

      für ER        Spannzangen

zu den ER-Spannzangen >>>

aktuell nur
Restmengen
verfügbar !

 Produktgruppe

   Code

     A mm

       D mm

 Spannzange

   Spannbereich mm

           €

   Restmenge

Spannzangenfutter















Spannzangenfutter

  MK02-ER20

     44

       42

       ER20

       1 - 13

         29,90

 2

Spannzangenfutter

  MK02-ER32

     65

       50

       ER32

       2 - 20

         29,90

 3

Spannzangenfutter

  MK03-ER20

     53

       42

       ER25

       1 - 13

         29,90

 1

Spannzangenfutter

  MK03-ER32

     73

       50

       ER32

       2 - 20

         29,90

 2

Spannzangenfutter















Spannzangenfutter















Spannzangenfutter















Spannzangenfutter

  MK04-ER40

     81

       63

       ER40

       3 - 26

         32,90

1

                   Spannzangenfutter mit zylindrischem Schaft

    für ER       Spannzangen

zy01
ER_Zyl03

 Produktgruppe

   Code

 L mm

  L1 mm

   d  mm

     D mm

   Spannzange

   €





L

Spannzangenfutter

ZER08M- 95

       62

       33

     10

         12

     ER08









Spannzangenfutter

ZER11M-115

       98

       17

     16

         16

     ER11









Spannzangenfutter

ZER16M-130

     100

       30

     20

         22

     ER16









Spannzangenfutter

ZER20M-140

       100

         40

     20

         28

     ER20









Spannzangenfutter

ZER25M-130

     100

         45

     25

         35

     ER25









                                                 Ersatzmuttern für  Spannzangenfutter ER

ER-Standardmutter

   Standard

ER-Minimutter

       Mini

 Produktgruppe

  Artikel

   ER

 Type

   D
   mm

         L
       mm

         M
   Gewinde




Spannzangenmutter

  MuER16S

  ER16

   Standard

     32

       17,5

  M22 x 1,5

           8,00

Spannzangenmutter

  MuER20S

  ER20

   Standard

     35

       19

  M25 x 1,5

           8,00

Spannzangenmutter

  MuER25S

  ER25

   Standard

     42

       20

 M32 x 1,5

           8,20

Spannzangenmutter

  MuER32S

  ER32

   Standard

     50

       22,5

 M40 x 1,5

           8,60

Spannzangenmutter

  MuER40S.

  ER40

     Standard

     63

       25,5

 M50 x 1,5

         11,20

Spannzangenmutter

  MuER50S

  ER50

     Standard

     78

       35

 M64 x 2,0

         18,50

Spannzangenmutter

  MuER8M

  ER8

     Mini

     12

     11

 M10 x 0,75

           8,50

Spannzangenmutter

  MuER11M

  ER11

     Mini

     16

     11,8

 M13 x 0,75

           8,00

Spannzangenmutter

  MuER16M

  ER16

     Mini

     22

     19

 M19 x 1

           8,00

Spannzangemutter

  MuER20M

  ER20

     Mini

     28

     19

 M24 x 1

           8,00

Spannzangenmutter

  MuER25M

  ER25

     Mini

     35

     20

 M30 x 1

           8,40

                                                         Spannschlüssel  für Spannzangen  ER

Alle Spannzangenfutter unseres Lieferprogrammes werden ohne Spannschlüssel geliefert. Als Zubehör
sind Sicherheitsspannschlüssel für ER-Minimuttern und ER-Standardmuttern lieferbar :

       Mini

S-Mini-ER

   Standard

S-STA-ER

 Produktgruppe

  Artikel

   ER

 Type

         L
       mm




Spannschlüssel

  S-STA-ER16

  ER16

   Standard

       165

           6,40

Spannschlüssel

  S-STA-ER20

  ER20

   Standard

       185

           6,40

Spannschlüssel

  S-STA-ER25

  ER25

   Standard

       210

           6,40

Spannschlüssel r

  S-STA-ER32

  ER32

   Standard

       250

           6,40

Spannschlüssel

  S-STA-ER40

  ER40

     Standard

       290

           7,90

Spannschlüssel

  S-STA-ER50

  ER50

     Standard

       350

         12,50

Spannschlüssel

 S-MINI-ER8

  ER8

     Mini

         70

           6,00

Spannschlüssel

 S-MINI-ER11

  ER11

     Mini

         90

           6,00

Spannschlüssel

  S-MINI-ER16

  ER16

     Mini

       110

           6,00

Spannschlüssel

  S-MINI-ER20

  ER20

     Mini

       120

           6,90

Spannschlüssel

  S-MINI-ER25

  ER25

     Mini

       130

           8,90

                                     Extend-it   Schlankes Spannzangenfutter  für Spannzangen  DC

Schlankfutter

Dieses besonders schlanke zylindrische Spannzangen-
futter ist für viele unzugängliche Bearbeitungsfälle die
optimale Lösung.
Geeignet zum präzisen Fräsen und Gravieren mit
hohen Drehzahlen.
Jedes Spannzangenfutter wird mit einer DC Spannzange
des angegebenen Spanndurchmessers geliefert

Schlankfutter_D

* Spannzange mit
   Nenndurchmesser
   im Preis enthalten !

 Produktgruppe

   Code

     D- H6
       mm

       d
     mm

     L
   mm

       l
     mm

 Spannzange
     DC
       mm

           €

 L



Spannzangenfutter

  EP-EXT-12-110

     12

       10

       110

       60

         5

         79,90





Spannzangenfutter

  EP-EXT-16-141

       16

       12

       141

       91

         6

         79,90





Spannzangenfutter

  EP-EXT-20-160

       20

       16

       160

     110

         8

         79,90





Spannzangenfutter

  EP-EXT-25-180

       25

       20

       188

     133

       10

         79,90





= kurzfristig aus Lagerbestand

* Das Spannzangenfutter EP-EXT-16-141 ist besonders zum
   Spannen unseres Wendeplatten-Gravierwerkzeuges
   geeignet !

zum  Gravierwerkzeug >>>

                 Weldon Spannfutter

CNC-SPW
CNC-SPW_IK

 AD/B
  mit
   IK

Bestellbeispiele :

1. Ausführung AD

  69-40-WD-06x50AD

2. Ausführung AD/B

   69-40-WD-06x50AD/B

3. Ausführung IK

  69-40-WD-06x50IK

         gewuchtet G6,3 bei 12000 U/min

Code

         €

..AD

           €

  ..AD/B


   ... IK

     SK-40







69-40-WD-06x50

     22,90

         24,90

     35,70

69-40-WD-06x100

     29,50

         33,30

     45,60

69-40-WD-06x160

     49,20

         54,90



69-40-WD-08x50

     21,90

         23,50

     34,20

69-40-WD-08x100

     26,90

         30,90

     43,60

69-40-WD-08x160

     47,50

         52,50



69-40-WD-10x50

     21,90

         23,50

     34,20

69-40-WD-10x100

     26,90

         30,90

     43,60

69-40-WD-10x160

     47,50

         52,50



69-40-WD-12x50

     21,90

         23,50

     34,20

69-40-WD-12x100

     26,90

         30,90

     43,60

69-40-WD-12x160

     47,50

         52,50



69-40-WD-14x50

     21,90

         23,50

     35,40

69-40-WD-14x100

     26,90

         30,90



69-40-WD-14x160

     47,50

         52,50



69-40-WD-16x35



         29,20



69-40-WD-16x63

     21,90

         23,50

     35,40

69-40-WD-16x100

     26,90

         30,90

     45,60

69-40-WD-16x160

     47,50

         52,50



69-40-WD-18x63

     21,90

         23,50

     35,40

69-40-WD-18x100

     26,90

         30,90



69-40-WD-18x160

     47,50

         52,50



69-40-WD-20x35



         29,20



69-40-WD-20x63

     21,90

         23,50

     35,40

69-40-WD-20x100

     26,90

         30,90

     45,60

69-40-WD-20x160

     47,50

         52,50



69-40-WD-25x35



         35,50



69-40-WD-25x60



         37,10



69-40-WD-25x100

     25,40

         27,90

     44,00

69-40-WD-25x160

     51,70

         57,50



69-40-WD-32x70



         37,90



69-40-WD-32x100

     26,70

         30,40



69-40-WD-32x160

     55,10

         61,60



69-40-WD-40x115

     35,20

         40,90



   SK 50







69-50-WD-06x63

     36,70

       45,00



69-50-WD-08x63

     35,00

       44,20



69-50-WD-10x63

     35,00

       44,40



69-50-WD-12x63

     35,00

       44,20



69-50-WD-14x63

     35,00

       44,20



69-50-WD-16x63

     35,00

       44,20



69-50-WD-18x63

     35,00

       44,20



69-50-WD-20x63

     35,00

       44,20



69-50-WD-25x80

     39,20

       45,80



69-50-WD-32x100

     42,50

       50,00



69-50-WD-40x120

     45,90

       51,70



69-50-WD-40x120



     120,80





                                                                         Kombi-Aufsteckfräsdorne

Aufsteck

Kombi-Aufsteckfräsdorne
 zur Aufnahme von Fräsern
mit Längs-oder Quernut
nach DIN 6358

Lieferumfang: mit Fräseranzugs-
schraube, Mitnehmerring und
Paßfeder

  Form AD



       €

 L

69871-40x16x55

     31,70



69871-40x22x55

     32,50



69871-40x27x55

     32,50



69871-40x32x60

     35,70



69871-40x40x60

     41,30





                     Messerkopf-Aufnahme

CNC-MA
MKA_IK

 AD/B
  mit
   IK

     Form  A              AD/B mit IK !



         €



SK40x16x35

     28,90

         34,60

SK40x22x35

     28,90

         34,60

SK40x27x40

     29,90

         35,60

SK40x32x50

     29,90

         37,60

SK40x40x50

     37,90

         45,60



Gewindeschneid-Schnellwechselfutter   CNC-GSF

>>>>>  zu den Gewindeschneid-Schnellwechselfuttern

  Zwischenhülsen für MK mit Austreiblappen ZWH

Zwischenhülse

Form A

Produktgruppe

     Code

  Maschine

Werkzeug

         €



Zwischenhülsen

69-40-1-50

 69871 SK40

   MK 1

     22,90



Zwischenhülsen

69-40-2-50

 69871 SK40

   MK 2

     22,90



Zwischenhülsen

69-40-3-70

 69871 SK40

   MK 3

     22,90



Zwischenhülsen

69-40-4-95

 69871 SK 40

   MK 4

     24,90

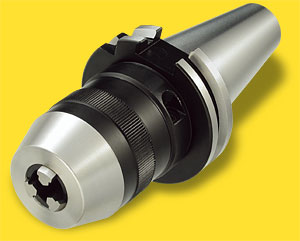

  Hochleistungs -  Präzisions - Bohrfutter    PBF

-  kurze Bauweise, hohe Spannkraft
-  für Rechts- Linkslauf geeignet
-  Rundlaufabweichung max 0,03 mm
-  Lieferung mit Spannschlüssel
   die CNC - Präzisions - Bohrfutter werden
   mit einem Sechskant-Quergriffschlüssel
   seitlich über einen Kegelradantrieb
   gespannt. Es ist am Sechskantschlüssel
   ein Spannmoment von 15 Nm erforderllich,
   um am Werkzeug ein Haltmoment von 40 Nm
   bzw. 45 Nm zu erzeugen

Flagge

Qualität aus
Deutschland

bf-69871

Vorteile :

Flagge

Qualität aus
Deutschland

 !

Schneckengetriebe
mit einsatzgehärtetem
Schneckenrad,
statt Ritzel, bringt wesentlich
höheres Haltemoment

  Form .. A      : ohne Innenkühlung ---------------------------------------- Anzugsbolzen mit oder ohne Bohrung
  Form .. AD   : zentrale Innenkühlung ------------------------------------ Anzugsbolzen mit Bohrung
  Form .. B     : Innenkühlung über Bund --------------------------------- Anzugsbolzen ohne Bohrung
  Form .. ADB: kombiniert zentrale / über Bund Innenkühlung ---  Anzugsbolzen wie oben angegeben

 Produktgruppe

  Artikel

 SK

 Spannbereich
       mm

   L
   Kopf
   mm

  Form .. A
       €

 Form  .. AD


  Form .. ADB


Bohrfutter

69871-30-PBF13-..

  30

     1 - 13

     81

     139,90





Bohrfutter

69871-40-PBF13-..

  40

     1 - 13

     81

     116,90

       129,90

     143,90

Bohrfutter

69871-40-PBF16-..

  40

     1 - 16

     87

     129,90

       140,90

     153,90

Bohrfutter

69871-50-PBF13-..

  50

     1 - 13

     91

     171,90

       173,90

     199,90

Bohrfutter

69871-50-PBF16-..

  50

     1 - 16

     97

     171,90

       173,90

     199,90

Bohrfutter

BT-30-PBF13-..

  30

     1 - 13

     82

     160,90





Bohrfutter

BT-40-PBF13-..

  40

     1 - 13

     89

     116,90

         129,90



Bohrfutter

BT-40-PBF16-..

  40

     1 - 16

     95

     129,90

         140,90



Bohrfutter

BT-50-PBF13-..

  50

     1 - 13

   111

     171,90

         173,90



Bohrfutter

BT-50-PDF16-..

  50

     1 - 16

   116

     171,90

         173,90



Bohrfutter

2080-30-PBF13-..

  30

     1 - 13

     71

     128,90





Bohrfutter

2080-30-PBF16-..

  30

     1 - 16

   76,5

     135,90





Bohrfutter

2080-40-PBF13-..

  40

     1 - 13

   73,5

     116,90





Bohrfutter

2080-40-PBF16-..

  40

     1 - 16

   79,5

     129,90





Bohrfutter

2080-50-PBF13-..

  50

     1 - 13

   97,5

     171,90





Bohrfutter

2080-50-PBF16-..

  50

     1 - 16

   93,5

     171,90





   NC-BFS       NC - Bohrfutter

Selbstspannendes Bohrfutter für Rechtslauf

nicht immer ist Linkslauf für ein Bohrfutter wirklich erforderlich,
warum dann nicht den günstigeren Preis nutzen !

- Spannen von Hand ist ausreichend, bei zunehmenden Schnittkräften
   spannt das Bohrfutter selbsttätig nach
- mit einem mitgelieferten Hakenspannschlüssel kann die Spannkraft
  zusätzlich erhöht werden
-

Bohrfutter_020203

Regellieferzeiten

sofort aus ENPRO-Lager

kurzfristig aus Werks-Lager

  Modell

           Aufnahme

  Spannbereich mm

 Kopfmass  mm

   Gewicht Kg





  NC-40- BFS-13

  DIN 69871 SK40 Form A

     1 - 13 mm

       87 mm

       3,50

   89,00
